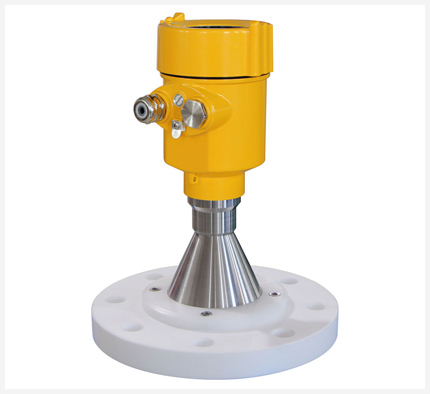

產品概述 PRODUCT OVERVIEW

OW-GLD26XX 系列傳感器是26G高頻雷達式物位測量儀表，測量距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于各種強腐蝕性液體的測量。

產品原理 THE PRODUCT PRINCIPLE

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

A：量程設定、B：低位調整、C：高位調整、 D：盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證@高料位不能進入測量盲區（圖中D所示區域）。

產品特點 PRODUCT FEATURES

● 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
● 高頻率，是測量固體和低介電常數介質更好的選擇。

產品規格 PRODUCT SPECIFICATION

應用：衛生型液體存儲容器、強腐蝕性容器
測量范圍：20米
過程連接：法蘭
過程溫度：-40～130℃( 標準型 ) / -40～200℃( 高溫型 )
過程壓力：-0.1～4.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線制(DC24V)/四線制(DC24V/AC220V )
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / RS485 Mod bus

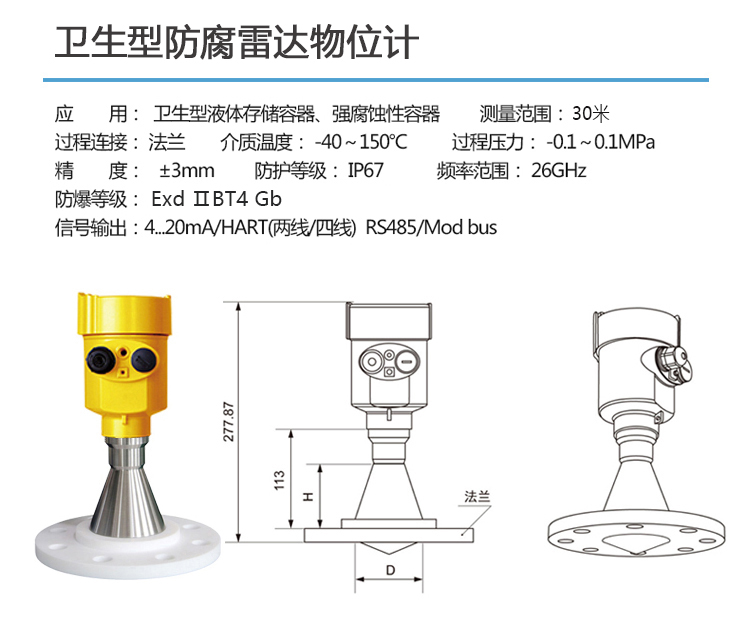

外觀尺寸 APPEARANCE OF SIZE

安裝要求 INSTALLATION REQUIREMENTS

安裝在直徑的1/4處或1/6處。
注：距離罐壁@小距離應為200mm。
注：①基準面；②容器中央或?qū)ΨQ軸

錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。

有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。（由于傾斜的固體表面會造成回波衰減，甚至丟失信號的問題）
